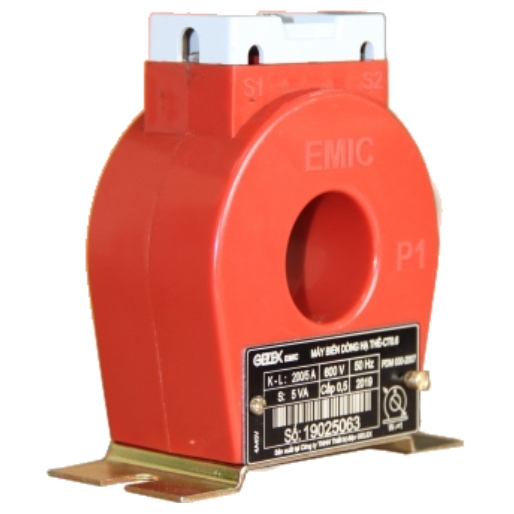

THÔNG SỐ KỸ THUẬT:
ĐẶC TRƯNG
- Lõi tôn bằng tôn silic chất lượng cao loại có định hướng, độ thẩm từ cao, tổn hao thấp.
- Dây quấn bằng dây êmay chất lượng cao. Nhiệt độ làm việc lên tới 155°C.
- Lõi tôn và cuộn dây được bao bọc bằng Epoxy đảm bảo cách điện cao, chịu ẩm tốt.
- Số tỷ số biến dòng 1÷2
- Vỏ ngoài bằng nhựa hoặc Epoxy đảm bảo cách điện giữa cuộn dây thứ cấp với cuộn dây sơ cấp (Cáp hoặc thanh cái).
- Cửa sổ rộng, dễ luồn cáp hoặc thanh cái.
- Có thể thay đổi tỷ số biến dòng bằng cách thay đổi số vòng dây sơ cấp.
- Ổ đấu dây có Nắp che bằng nhựa PC và Vít kẹp chì.
- Đế thép có lỗ 2 lỗ dễ cho việc lắp đặt.
- Dùng trong nhà hoặc ngoài trời.
- Chú ý cực tính khi đấu dây.
- Để phòng ngừa nguy hiểm, mạch thứ cấp của Máy biến dòng phải luôn nối với phụ tải hoặc ngắn mạch.
TÍNH NĂNG KỸ THUẬT
- Kiểu: CT0.6 (Điện áp danh định ≤ 600V) CT1 (Điện áp danh định 720 ÷1000V):
- Cấp chính xác cho đo lường: 0,5 hoặc 1
- Điện áp cao nhất (Umax): 1,2kV
- Tần số danh định (fn): 50Hz
- Dung lượng danh định: 2,5÷30VA
- Dòng sơ cấp danh định (In): 50 ÷5000A
- Dòng thứ cấp danh định (Ib): 5A hoặc 1A
- Dòng điện nhiệt (Ith): 60÷80 In/s
- Dòng điện động (Idyn): 2,5 Ith
- Thử cách điện: 3kV/phút
- Thử điện áp xung (1,2/50µs): 6kV:
- Dòng quá tải liên tục: 1,2 In
- Nhiệt độ làm việc: 0 ÷50°C
- Giới hạn tăng nhiệt độ: 60°C
- Độ ẩm tương đối max: 95%
